傳統的SF6氣體檢漏儀雖然具有靈敏度高、響應速度快、可準確地定性和定量檢測SF6氣體泄漏等優勢。但是很難快速、簡單、精確查找到泄漏點位置。也就是說只能先找到泄漏面，然后逐步縮小檢漏范圍，無法直接發現泄漏點。
為了能夠快速發現泄漏點，減少檢修、巡檢人員的工作量，提高工作效率。通過自身的技術優勢，為電力行業帶來一款革命性的紅外熱像儀產品—SF6紅外成像氣體檢漏儀

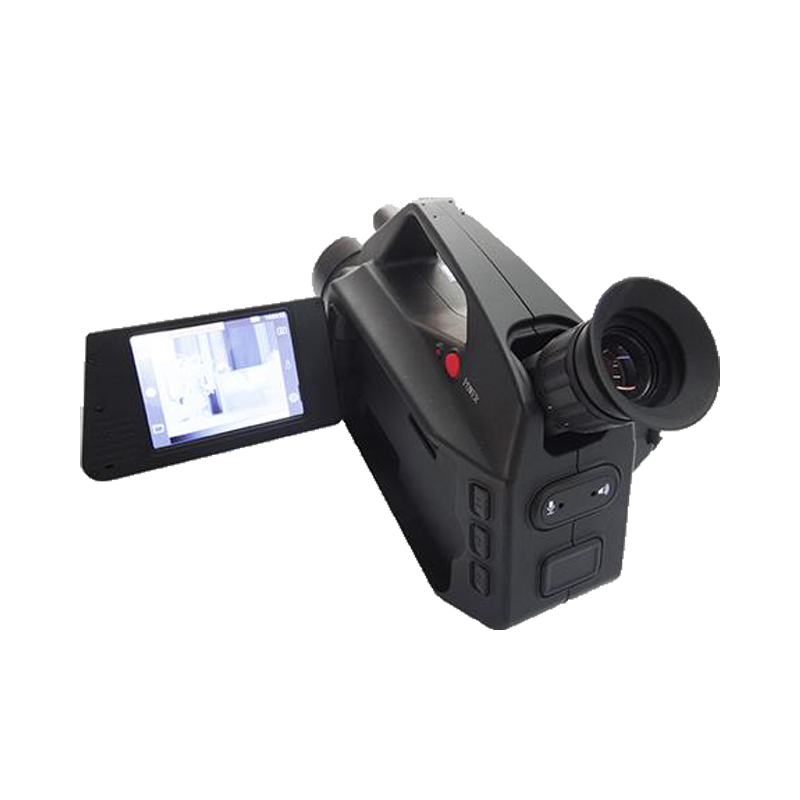

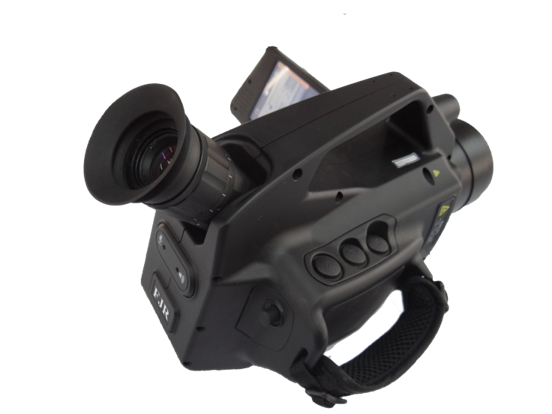

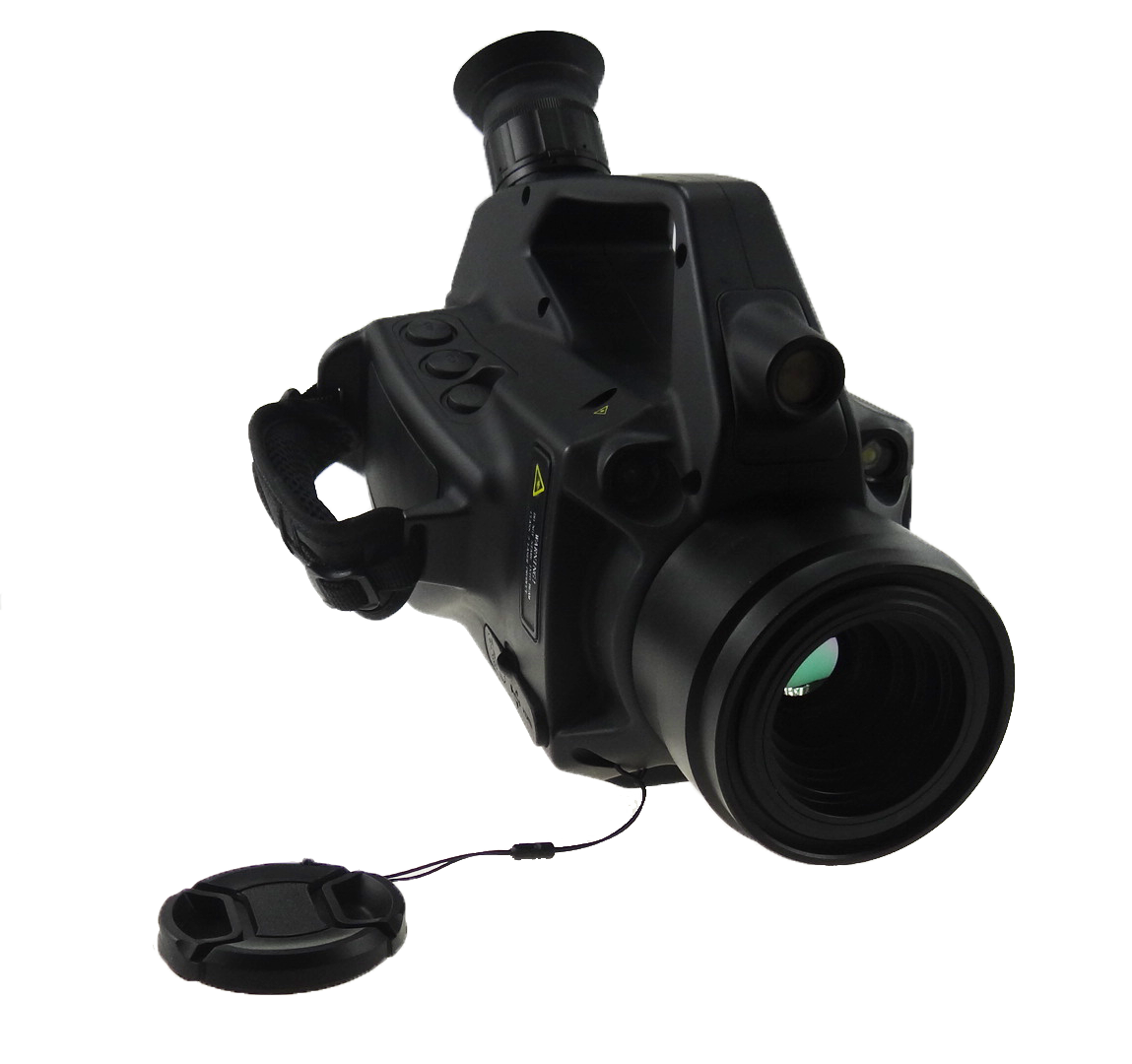

SF6紅外成像檢漏儀是一種非接觸式氣體成像檢漏設備，能夠在數米或數十米的距離外檢測可能的氣體泄漏，它可以快速掃描大范圍檢測區域并實時精確發現泄漏點。廣泛應用于SF6斷路器、GIS、GIL等高壓電氣設備SF6氣體查漏工作。
產品優勢
采用中波制冷量子阱型探測器（QWIP），分辨率為320×256，熱靈敏度≤25mK@25℃，超高的熱靈敏度使圖像更清晰,更容易發現SF6氣體泄漏；
采用紅外被動式成像，能對現場任何充了SF6氣體的運行設備進行檢測，無需停電。對發現泄漏點的設備，停電處理后，現場就可以復檢查看處理結果，無需二次停電；
氣體探測靈敏度＜0.001ml/s，獨有的氣體增強紅外模式功能，能夠發現極少量SF6泄漏；
圖像清晰、穩定，不受測量環境中高壓電磁場的干擾，可提供紅外圖像、可見光圖像、高靈敏度模式三種模式；
多達10種調色板可選（包括鐵紅、彩虹、黑白、黑白反轉等）對不同場景的顯示效果更豐富；
嵌入式操作系統，類似手機平板的UI設計使用戶輕松上手；
采用5寸高亮度、高清晰度、多角度翻轉液晶顯示屏（側開、任意角度調節)，分辨率1024×600；
內置軍用級別高分辨率彩色OLED取景器（1024X600像素），更適合戶外強光下使用；
采用500萬像素CMOS可見光攝像機采集視頻圖像，可以精準鎖定泄漏點位置，及時發現故障；
產品設計符合人機工程學原理，操作方便舒適，采用電磁屏蔽設計，消除了外界現場對設備的各種電磁干擾。
可單手持握，體積小、重量輕，按鍵少，操作方便，堅固的殼體可以有效抵抗各種意外震動和碰撞，經久耐用。
|
|
探測器與鏡頭 |
|
分辨率
|
320×256 |
|
像元間距
|
30μm |
|
NETD
|
≤25mK@25℃ |
|
工作波段
|
10.3~10.7um |
|
氣體探測靈敏度
|
對SF6氣體的探測靈敏度 <0.001ml/s |
|
鏡頭
|
標準：24° × 19° / 可選：14.5°× 11.6° |
|
聚焦
|
電動調焦，自動/手動聚焦 |
|
|
圖像模式 |
|
紅外圖像
|
全彩色紅外圖像 |
|
可見光圖像
|
全彩色可見光圖像 |
|
圖像融合
|
雙波段融合模式（DB-FusionTM）：將可見光細節信息與紅外圖像疊加，同時顯示目標紅外輻射分布與可見光輪廓信息。 |
|
畫中畫
|
可見光圖像上尺寸可調且可移動的紅外區域 |
|
圖庫（回放）
|
在本機查看縮略圖/全圖；在本機編輯測量/調色板/圖像模式 |
|
|
圖像顯示 |
|
顯示屏
|
5寸觸摸LCD，分辨率1024×600 |
|
目鏡
|
0.39寸OLED，分辨率1024×600 |
|
可見光攝像頭
|
CMOS，自動對焦，內置1個LED補光燈 |
|
圖像調色板
|
10種預設+1種自定義 |
|
變倍
|
1～10倍連續數字變倍 |
|
圖像調整
|
自動/手動調整對比度、亮度 |
|
氣體增強顯示
|
氣體視覺增強模式（GVETM） |
|
可探測氣體
|
六氟化硫、氨氣、乙烯、乙酰氯、醋酸、烯丙基溴、烯丙基氟、烯丙基氯、溴甲烷、二氧化氯、氰基丙烯、酸乙酯、呋喃、四氫呋喃、肼、甲基硅烷、甲基乙基酮、甲基乙烯酮、丙烯醛、丙烯、三氯乙烯、氟化鈾酰、氯乙烯、丙烯腈、乙烯醚、氟利昂11、氟利昂12 |
|
|
溫度測量 |
|
測溫范圍
|
-40℃～+350℃ |
|
測溫精度
|
±2℃ 或 ±2%（取絕對值大者） |
|
測溫分析
|
10個點測溫分析 |
| 10框+10圓圈測溫分析，含最小/最大/平均值 | |
| 線測溫分析 | |
| 等溫線分析 | |
| 溫差測量 | |
| 自動最高溫/最低溫探測：全屏/區域/線的最高溫/最低溫自動標記 | |
|
溫度報警
|
彩色報警（等溫線）：高于/低于指定溫度級別，介于指定溫度級別之間 測量功能報警：聲音/視覺報警（高于/低于指定溫度級別） |
|
測量值校正
|
發射率（0.01至1.0）、反射溫度、相對濕度、環境溫度、目標距離、外部紅外窗口補償 |
|
|
文件存儲 |
|
存儲介質
|
32GB可拆卸的 TF 卡，推薦class10或更高 |
|
圖像文件格式
|
標準JPEG圖片，包括數碼照片和全輻射測量數據 |
|
圖像存儲模式
|
在同一個JPEG文件中同時存儲紅外圖像和可見光圖像 |
|
圖像注釋
|
? 語音：最多60秒，與圖像一起存儲 |
| ? 文本：在預定義模板之間選擇 | |
|
地理信息
|
內置 GPS 地理定位，可添加定位坐標到圖像文件中 |
|
輻射紅外視頻
|
實時輻射視頻錄制，存儲至TF卡中 |
|
非輻射紅外視頻
|
H.264，存儲至TF卡中 |
|
可見光視頻錄制
|
H.264，存儲至TF卡中 |
|
定時拍照
|
3秒~24小時 |
|
|
接口 |
|
視頻輸出
|
HDMI |
|
數據接口
|
USB和WLAN，圖像、視頻傳至計算機 |
|
|
其它 |
|
設置
|
日期時間、溫度單位、語言 |
|
激光指示器
|
二級，1mW/635nm紅色 |
|
|
電源 |
|
電池
|
可充電鋰離子聚合物電池，25°C普通使用情況下連續工作不小于3小時 |
|
外部供電
|
12V電源適配器 |
|
啟動時間
|
約7分鐘 |
|
電源管理
|
可選擇自動關機或自動息屏，自動關機/自動息屏?xí)r間可選擇“從不”、“5分鐘”、“10分鐘”、“30分鐘”。 |
|
|
環境適應性 |
|
工作溫度
|
-20℃～+40℃ |
|
存儲溫度
|
-30℃～+60℃ |
|
工作濕度
|
≤95% |
|
防護等級
|
IP54 |
|
沖擊
|
（GB/T 6587-2012）沖擊量值30g, 脈沖持續時間11ms |
|
振動
|
（GB/T 6587-2012）正弦5Hz~55Hz~5Hz，位移幅值0.19mm |
|
|
外觀 |
|
重量
|
≤2.8kg |
|
尺寸
|
305×172×145mm（包括標準鏡頭） |
|
三腳架安裝
|
標準，1/4寸 |
