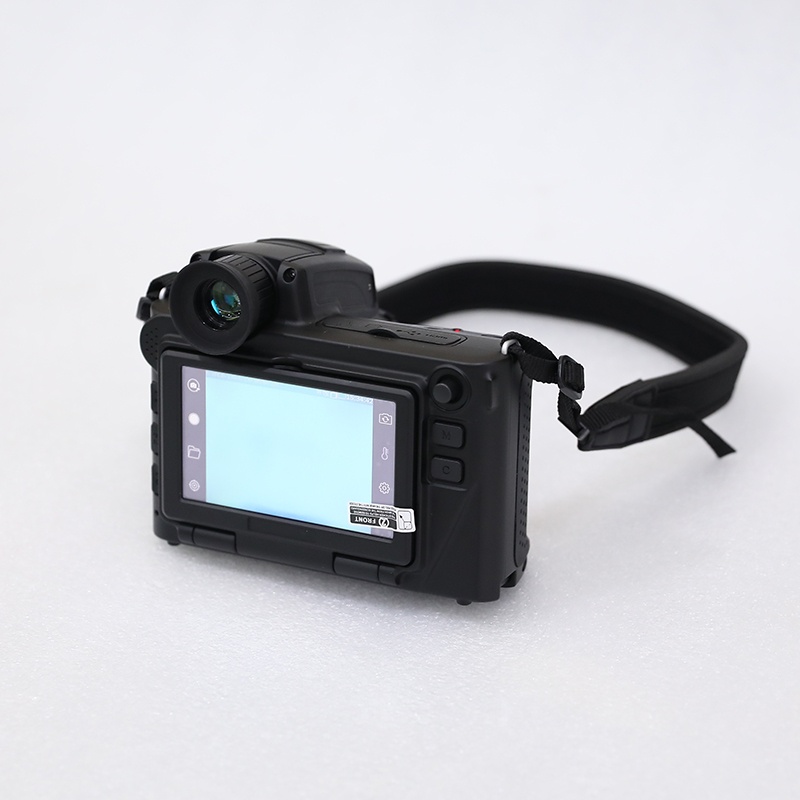

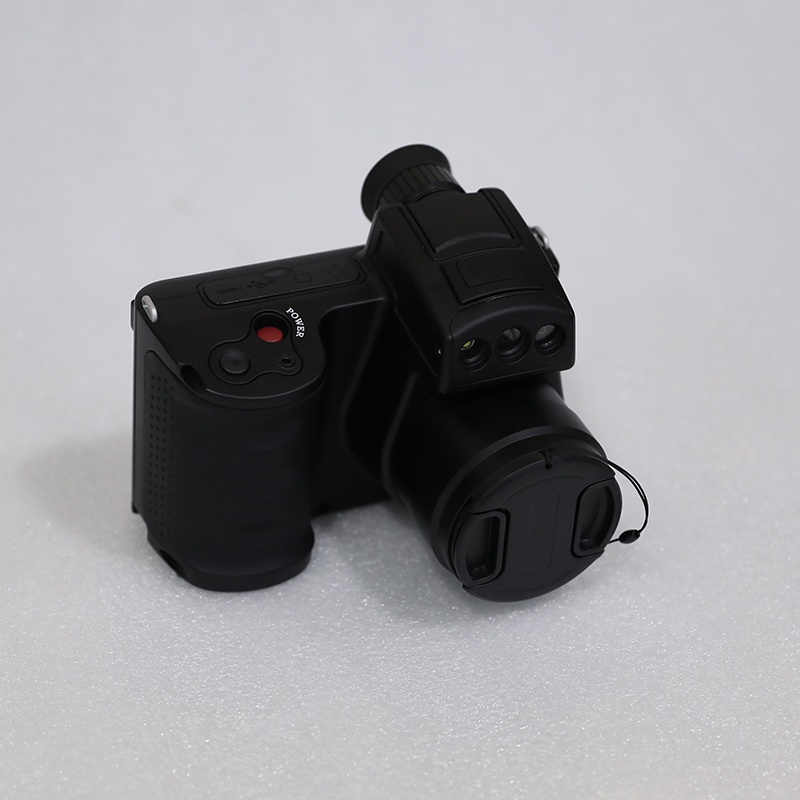

GLF314 SF6氣體紅外成像檢漏儀，能夠檢測到有機揮發物的泄露或無組織排放，即使對于非常微小的氣體泄漏情況依然有著良好的表現。還可以用在石油化工和石油精煉領域 環保領域 油氣開采領域等。
氣體泄漏是當前工業重大安全隱患之一，迫切需要能夠及時發現泄漏隱患、定點預防重大工業危險氣體泄漏事故的先進檢測技術與裝備?；跉怏w特征吸收峰的紅外光譜檢測是泄漏氣體非接觸遙測的有效途徑，近年來非制冷紅外焦平面探測器性能的迅速提高，使其用于工業氣體泄漏紅外成像檢測成為可能。
氣體檢測熱像儀，能夠檢測到有機揮發物的泄露或無組織排放，即使對于非常微小的氣體泄漏情況依然有著良好的表現。
功能特點：

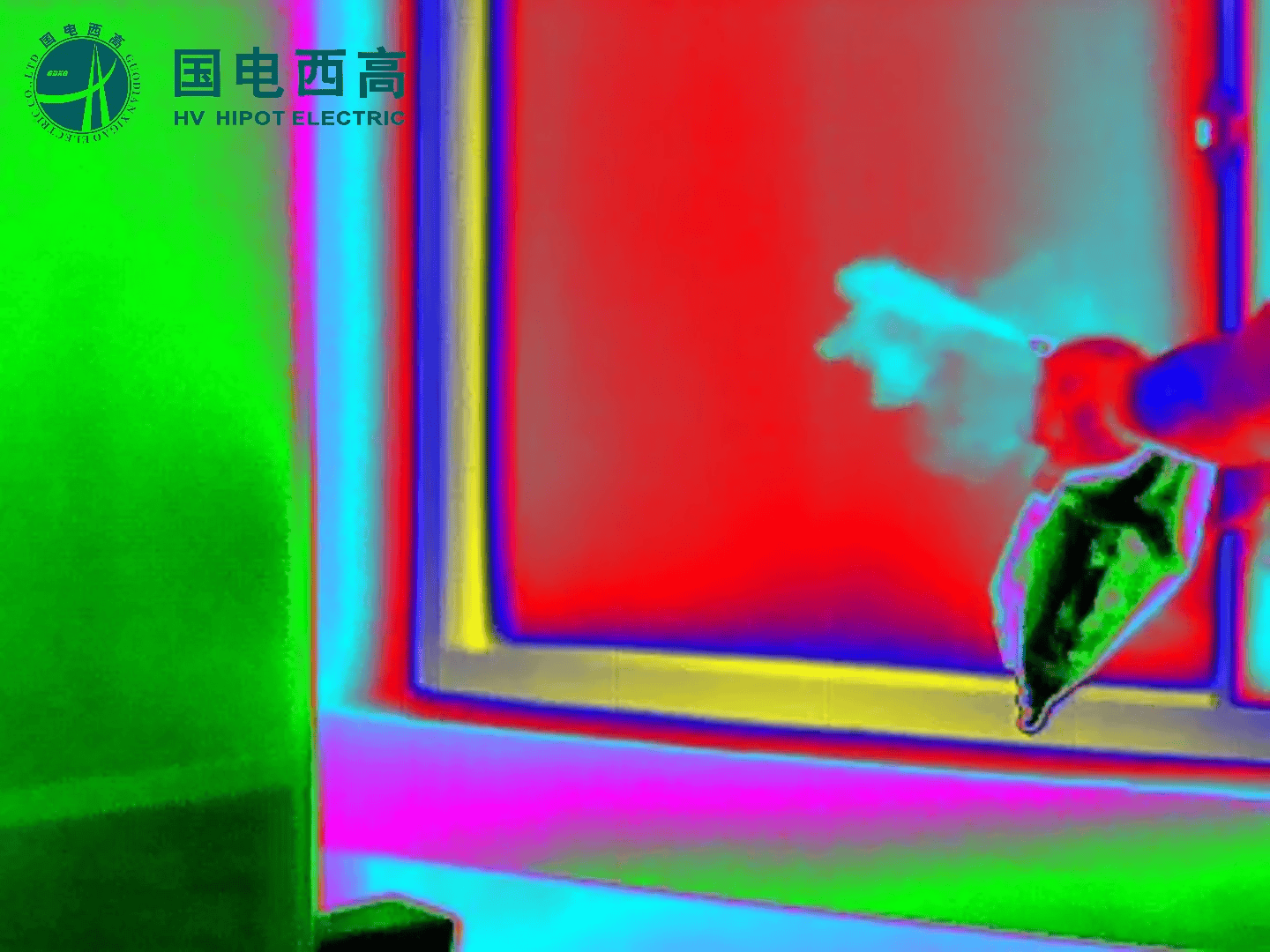

實時以直觀方式顯示氣體泄漏狀態
氣體增強紅外模式，可檢測到極少量的氣體泄漏
嵌入式操作系統，類似手機平板的UI設計使用戶輕松上手
USB，WiFi，HDMI多種數據傳輸方式
高分辨率可旋轉液晶顯示屏
可調節角度的專為強光下使用的高分辨率取景器
輕量型，堅固設計
抗疲勞人體工程學設計
|
序號 |
項目明細 |
性能指標 |
|
|
1 |
探測器及 光學參數 |
探測器類型 |
非制冷紅外探測器 |
|
2 |
紅外分辨率 |
384×288 |
|
|
3 |
像元尺寸 |
25μm |
|
|
4 |
濾光片帶通響應波長 |
7μm–8.5μm、9.5μm -12μm |
|
|
5 |
熱靈敏度（NETD） |
＜0.1℃@30℃ |
|
|
6 |
可探測氣體 |
7μm–8.5μm:CH4 9.5μm -12μm:SF6 |
|
|
7 |
紅外鏡頭 |
標準鏡頭（21.7°±2°）× （16.4°±2°） |
|
|
8 |
紅外調焦 |
手動、自動 |
|
|
9 |
圖像顯示 |
數字變焦 |
1～10倍連續數字變焦 |
|
10 |
圖像幀頻 |
50Hz±1Hz |
|
|
11 |
顯示分辨率 |
1024×600 |
|
|
12 |
顯示屏幕 |
5英寸觸摸屏，分辨率1024×600 |
|
|
13 |
取景器 |
OLED高分辨率顯示屏，1024×600像素 |
|
|
14 |
顯示模式 |
紅外模式； 氣體增強模式； 紅外測溫模式； 可見光模式； 畫中畫模式； 融合模式； |
|
|
15 |
圖像調節 |
自動、手動亮度對比度調節 |
|
|
16 |
調色板 |
10種＋1種用戶自定義 |
|
|
17 |
數碼相機 |
視場角與紅外鏡頭一致 |
|
|
18 |
LED燈 |
有 |
|
|
19 |
測溫與分析 |
測溫范圍 |
第一檔: -20 — 150°C 第二檔: 100 — 650°C |
|
20 |
精確度 |
±3℃或者±3%（取大值, 環境溫度為15℃至35℃） |
|
|
21 |
中心點測溫 |
有 |
|
|
22 |
可移動點測溫 |
支持10個點 |
|
|
23 |
可移動區域測溫 |
支持10個圓圈和10個矩形 |
|
|
24 |
可移動線測溫 |
支持10條線 |
|
|
25 |
高低溫點定位 |
支持全屏高低溫點定位和區域內高低溫點定位 |
|
|
26 |
測量預設 |
無測量、中心點、最高溫點、最低溫點、平均溫度 |
|
|
27 |
溫度報警 |
彩色報警（等溫線）：高于/低于指定溫度級別，介于指定溫度級別之間； 測量功能報警：聲音報警（高于/低于/介于指定溫度級別）。 |
|
|
28 |
測量值校正 |
發射率（0.01至1.0可選）、反射溫度、相對濕度、大氣溫度、目標距離、外部紅外窗口補償 |
|
|
29 |
數據存儲 |
存儲介質 |
可拔插TF存儲卡 |
|
30 |
定時拍照 |
3秒～24小時 |
|
|
31 |
本機全輻射圖像分析 |
可以在熱像儀上編輯和分析已經保存的全輻射熱圖像 |
|
|
32 |
圖像文件格式 |
標準JPEG圖片，包括數碼照片和全輻射測量數據 |
|
|
33 |
輻射紅外視頻錄制 |
實時輻射視頻錄制，*.raw文件存儲至TF卡中 |
|
|
34 |
非輻射紅外視頻錄制 |
*.avi視頻文件，存儲至TF卡中 |
|
|
35 |
圖像注釋 |
語音：60秒，與圖像一起存儲 文本：添加表，在預定義模板之間選擇 |
|
|
36 |
遠程顯示查看 |
通過Wi-Fi連接實時查看視頻流； 通過HDMI高清接口連接到顯示屏 |
|
|
37 |
遠程操作控制 |
通過Wi-Fi，連接到專用軟件控制 |
|
|
38 |
通訊與外設 |
接口 |
USB 2.0、 Wi-Fi、HDMI |
|
39 |
WIFI |
有 |
|
|
40 |
音頻 |
用于圖像語音注釋和視頻錄音的麥克風和揚聲器 |
|
|
41 |
激光指示器 |
有 |
|
|
42 |
定位系統 |
支持衛星定位，位置信息可以保存在圖像 |
|
|
43 |
電源系統 |
電池類型 |
可充電鋰電子電池 |
|
44 |
電池電壓 |
7.4V |
|
|
45 |
連續工作時間 |
室溫下不小于4小時 |
|
|
46 |
外部供電 |
支持外部DC12V供電 |
|
|
47 |
電源管理 |
自動關機或自動息屏，時間可選從不、5min、10min、30min |
|
|
48 |
環境適應性 |
工作溫度范圍 |
-20 至 +50℃ |
|
49 |
存放溫度范圍 |
-40 至 +70℃ |
|
|
55 |
物理特性 |
重量（不含電池） |
≤ 1.8 kg |
|
56 |
尺寸(高ⅹ寬ⅹ長） |
≤185 mm × 148 mm × 155 mm （包括標準鏡頭） |
|
|
57 |
三腳架安裝底座 |
標準，1/4"-20 |
|
