變頻串聯諧振耐壓裝置測量交流耐壓的方法是在測試回路中改變電感和頻率，回路處于諧振狀態，該方法能滿足高壓大電流的測試要求。變頻串聯諧振耐壓裝置頻率的電壓的裝置時進行交流耐壓試驗，應注意以下幾點：

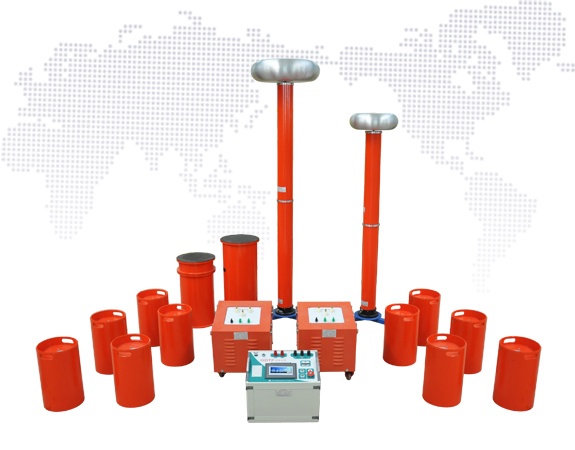

國電西高GDTF系列變電站變頻串聯諧振耐壓裝置

　　1、試驗前，必須進行了解被測設備無損檢測技術項目管理是否合格。如果有任何缺陷或異常，測試應該排除后進行。

　　2、試驗進行現場應設置圍擋，懸掛一個警示企業標志，并有專人監護。

　　3、待測試設備的絕緣表面應在試驗前清理干凈，試驗設備、試驗物品外殼和非試驗繞組應可靠接地，對于多油設備，應按有關規定在油靜止一定時間后進行試驗。例如，對于大容量變壓器，油應靜置12-24小時，對于3-10kV變壓器，油應靜置6-12小時。

　　4.調整保護球間隙，使放電電壓為試驗電壓的105%~110。連續三次試驗，無顯著差異，檢查過電流保護裝置的可靠性。

　　5、按試驗接線圖接線后。準備加壓前應有專人檢查確認無誤（包括引接地距離、安全距離等）。

　　6、加壓前，檢查通過調壓器以及是否在零位。確認壓力調節器在零位后可加壓。高呼“家庭高壓“高之后方可進行操作。

　　7、壓力增大率，當測試電壓是小于30％可以是稍快。然后升壓應均勻，約為試驗電壓的5％。或在額定試驗電壓升高時為10-15s。

　　8、升壓設計過程中，監控數字電壓表和其他企業儀表的變化。當額定電壓為0.5倍時，讀取被測設備的電容電流；當電壓升高至額定電壓時，開始計算時間，然后讀取電容器電流，在時間后緩慢降低電壓為零。然后斷開電源。

　　9、試驗中，如發現電壓表指針擺動較大，試品有異響，毫安表指示急劇增加。試品冒煙、著火，絕緣表面產生連續火花放電等。國電西高建議應立即降壓，高壓側掛接地線后查明原因。

　　10、如果未規定被測設備，一般電壓耐受時間為1min，絕緣棒和其他電器的耐壓時間為5min，試驗結束后，及時掛接地線。然后在不加熱的情況下接觸相關部件。

　　11、被測設備的絕緣電阻和吸收率應在進行試驗研究前后數據測量。兩次測量結果不明顯不同。
